Sefululua Fautuaga mo le Filifilia o se Pa'u Haidraulic

Vaila'au fa'asuavais fa'aogaina le mamafa o le sua ma le tafe e fa'atupu ai le gaio'iga ma le malosi. Latou te galulue lelei i masini faʻapisinisi e pei o masini lomitusi ma masini faʻapipiʻi palasitika, faʻapea foʻi ma masini feaveaʻi e pei o le eli ma loli maina. Fa'atusatusa i pneumatic, masini, po'o le eletise laina laina eletise, masini eletise e mafai ona faigofie, sili atu le umi, ma ofoina atu le maualuga o le malosi.

O lo'o maua i le tele o ituaiga ma lapopo'a e fa'afetaui ai le tele o mana'oga fa'aoga. O le filifilia o le pa'u sa'o e taua tele mo le ausiaina o le faʻatinoga sili ona lelei ma le faʻamaoni. O fautuaga aoga nei e 12 mo le filifilia, faʻamaonia, ma le faʻaogaina o le sili sili ona lelei mo le galuega.

1. Filifilia o le Ituaiga Tulaga Sa'o

O fa'ata'ita'iga fa'ato'a fa'ato'aga e lua mo fa'aoga tau alamanuia o pa'u nonoa ma fa'aigoa uelo.

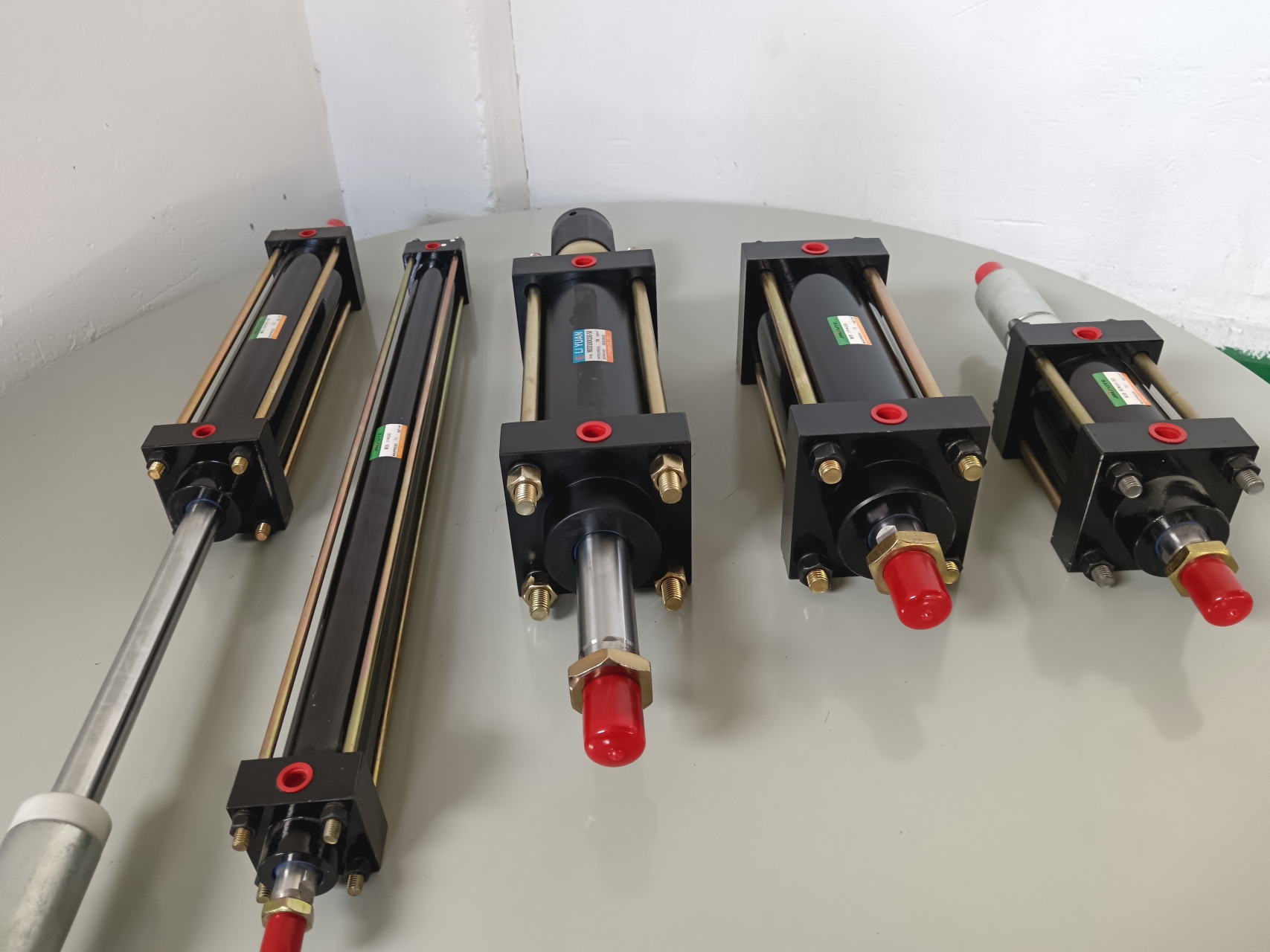

O fa'amea fa'aigoa e fa'aogaina ai u'amea u'amea maualuga i le pito i fafo o le fale fa'ato'aga mo le fa'aopoopoina o le malosi ma le mautu. I totonu o le Iunaite Setete, o le ituaiga sili ona taatele lenei. O loʻo faʻaaogaina i le tele o faʻaoga faʻapisinisi lautele, e pei o masini palasitika ma masini masini, e ui lava e masani ona faʻatapulaʻaina i le maualuga o le mamafa o galuega o le 3,000 psi. O fa'ato'aga ia e gaosia i tulaga fa'ata'atia a le NFPA, ma fa'afesuia'i i le lapopoa ma le fua fa'atatau o le mamafa ma so'o se isi pa'u ua fausia i lea tulaga.

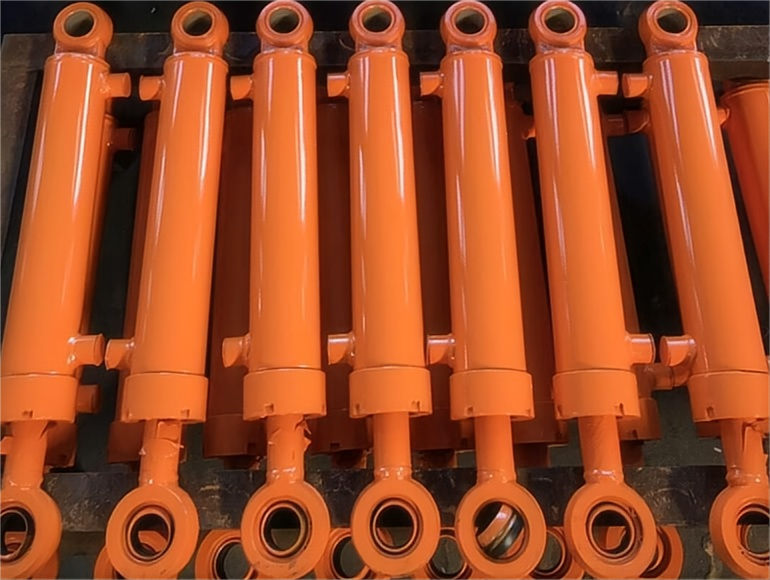

Uila po'o lapotopoto po'o e iai se atigi pito i fafo mamafa ma le paelo e uelo sa'o po'o fa'amau i pito pito, e fa'aumatia ai le mana'oga mo nonoa. Ua mamanuina mo le maualuga o le mamafa o le 5,000 psi pe sili atu ma e masani ona sili atu i le tele o faʻaoga gaogao, e pei o lomitusi, uʻamea uʻamea, ma siosiomaga i fafo ma siʻosiʻomaga faigata ma le tele o fesuiaiga o le vevela.

E le pei o Amerika OEM, e masani ona fa'aogaina e le au gaosi oloa a Europa ia pa'u lapotopoto mo le toetoe lava o fa'aoga lautele uma tau pisinisi. (Latou te fa'aogaina fo'i ie rod cylinders, ae e masani lava mo omiga e o'o atu i le 160 bar (2,350 psi).

E le gata i lea, o cylinders e masani ona faia faʻapitoa. NFPA cylinder standards o loʻo faʻamaoti mai ai le tele, fua faʻatatau, ituaiga faʻapipiʻi, ma isi mea - o oloa faʻamaumauga masani. Ae ui i lea, e manaʻomia e inisinia faʻapipiʻi masini faʻapitoa e alu ese mai tulaga faʻapitoa e ala i le faʻapipiʻiina faʻapitoa, tele o le taulaga, poʻo le faʻatulagaina e faʻaogaina ai faʻaoga patino. E tusa ma le 60% o pusa faʻatau atu i le Iunaite Setete o oloa faʻamaumauga, ae 40% o oloa faʻaleleia ma tulaga faʻapitoa.

2. Filifili le Atalafeagai Mfa'atosina Hardware

O le auala faʻapipiʻi e iai foʻi se sao taua i le faʻatinoga o le paʻu. O le auala fa'apipi'i fa'ato'aga e fa'alagolago tele pe fa'atumauina pe fa'asolo le paelo fa'agogo.

Mo fa'ato'aga fa'amau, o le fa'amautu fa'amau i luga o le laina ogatotonu fa'ato'aga e masani lava ona sili ona lelei mo le fa'aliliuina o le malosi. ma faaitiitia le ofuina. Faatasi ai ma fesuiaiga eseese, e masani ona sili atu le faʻapipiʻiina o flange. O le uta o loʻo faʻatotonugalemu i luga o le paʻu, ma o malosiaga faʻafeagai o loʻo paleni tutusa i luga o le faʻataʻafafa poʻo. Laupa'u li'o. E malolosi ma mautu, ae itiiti le faapalepale mo le le fetaui. E fautuaina e le au atamamai le fa'aogaina o mea fa'apipi'i pito mo uta tu'i ma fa'a'au fa'amau mo uta fa'alavelave.

O fa'amauga trunnion laina ogatotonu e mitiia fo'i le malosi o le laina ogatotonu ae e mana'omia pine fa'amau e fa'amau ai le truni e taofia ai le fealua'i i lalo o le mamafa po'o tulaga te'i.

E faigofie tele ona fa'apipi'i ma tautua mea fa'apipi'i i le itu po'o vae, ae latou te fa'atupuina le tele o uta. A fa'aoga malosi e le fa'agogo i le uta, o le fa'amau e o'o i taimi pi'o, e mafai ona fa'ateleina ai le ofuina. O uta mamafa e masani ona fa'aletonu ai le pa'u-umi-umi, fa'ato'a laiti.

O faʻamau e faʻapipiʻi i le itu ma vae e manaʻomia ona faʻaoga lelei ma tuʻu i luga o le vaalele e tasi, lagolago ma taʻitaʻia le uta. A leai, o le fa'aletonu e mafai ona fa'aleagaina. O uta i itu e mafai ona mafua ai le ofuina o le pa'u ma le fa'amaufa'ailoga. E tatau foi i le au inisinia ona nofouta i malosiaga sele i luga o faʻamau. Fa'aopoopo pine po'o pine sele ma ala ki i vae pito i tua e puipuia ai le malosi e mafai ona sele ai fa'amau fa'amau. Afai e manaʻomia se lagolago faaopoopo, faʻaopoopo se isi seti o vae i le ogatotonu o le paʻu, faʻaopoopo i vae i le ulu ma pito ufiufi.

3. Filifili le Cpo'o sa'o Polaga Mtau INmoa le Cylinder Bfa'ataulāitu Mmamoe

O fa'amauga pivot e mitiia malosi i luga o le laina ogatotonu o le pa'u ma fa'ataga le fa'agogo e sui le fa'aoga i se va'alele e tasi. O ituaiga masani e aofia ai clevis, trunnion, ma spherical bearing mounts.

Clevis mounts e mafai ona fa'aoga i so'o se fa'atonuga ma e masani lava ona fautuaina mo pu'upu'u pu'upu'u ma pu'upu'u la'ititi i le feololo. E sili atu le au inisinia tu'u i luga o clevis mounts ma spherical bearings nai lo bearings faigofie ona latou te fa'atagaina le tele o le fa'aogaina ma o lea e sili atu le fa'amagalo. Ae peita'i, afai o le pito pito i tua o le I le faaopoopo atu i spherical bearings, latou te fautuaina foi le fa'aaogaina o se mea fa'apipi'i fa'ai'au-e pei o le spherical rod spherical bearing. O lenei tu'ufa'atasiga e fesoasoani e fa'amalieina so'o se uta o le itu po'o se fa'aletonu e ono tula'i mai.

O lo'o maua fa'aputuga Trunnion i fa'auluuluga, ogatotonu, ma pito i tua. O le mamanu o le trunnion ogatotonu atonu e sili ona taatele ona e ofoina atu i tagata mamanu sili atu le fetuutuunai. E mafai ona faʻamaonia saʻo i le tele o nofoaga, pe i le ogatotonu poʻo le pito i luma poʻo tua o le paʻu, e faʻatatau i manaʻoga talosaga. Peita'i, a fa'amaoti mai, e le mafai ona fetu'una'i le mauga.

Mo ituaiga fa'agogo uma, o mea taua e aofia ai le ta'i, u, u'amea lautele, ma le fua fa'atatau.

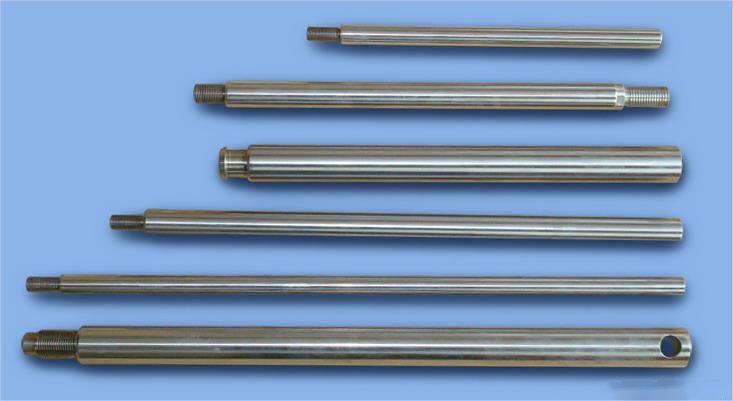

4. Piston Rod Diameter e Taua

Masalo o le mea sese sili ona taatele i le mamanu hydraulic o le faʻamalamalamaina o le piston rod, ma tuʻu ai le paʻu e sili atu ona aʻafia i le atuatuvale, ofuina, ma le toilalo. O le ta'amilosaga o le pa'u piston e amata mai i le 0.5 inisi i le 2. 0 inisi ma luga atu, ae tatau lava ona fa'atatau lelei mo le uta o lo'o avanoa. I le tuleia o talosaga, e taua le sa'o o le fuaina o le ta'ele o le piston rod e tusa ai ma fa'atusatusaga a Euler e 'alofia ai le punou po'o le feminia'i o le piston rod.

Pe a mamanuina se paʻu e maua ai le malosi manaʻomia, o le lapopoa o le piston rod e masani lava ona manatu muamua. Mai iina, galue i tua ma fuafua le lautele o le pu mo le mamafa o loʻo avanoa, ma isi.

5. Taofi le Piston Rod Bend

I totonu o pa'u umi-tu'i, e mafai ona punou se piston rod i lalo o lona lava mamafa. O le pi'o tele e mafai ona fa'alava ma fa'aleagaina fa'amaufa'ailoga ma fa'amau. E mafai fo'i ona fa'aoso le piston i totonu o le va'a, sikoa ma fa'aleagaina ai le pito i totonu o le va'a. E le tatau ona sili atu i le 1 i le 2 mm le faaseseina o le tootoo o piston.

O la'au piston e ono pi'o po'o fa'aletonu e mana'omia se lagolago fa'aopoopo. Fa'alagolago i le umi o le ta'i, e mana'omia se fa'amau e fa'ateleina le vaega e ave ai. Fa'apa'u (fa'ateleina le vaega o lo'o amoina le uta) atonu e mana'omia, ae atonu e mana'omia e puipuia ai le fa'aofuofu tele ma le sikoa. E mafai foi e inisinia ona mafaufau e faʻaaoga se piston rod lapoa mo le faʻaopoopoina o le malosi. Ae ui i lea, o lenei mea e faʻaopoopoina ai foi le mamafa ma e mafai ona faʻafefe, o lea e tatau ai ona faia faʻatusatusaga faʻaeteete. I tulaga ogaoga, e ono manaʻomia foʻi e tagata faʻaoga le faʻaopopoina o le lagolago faʻainisinia i fafo i le tootoo piston, e pei o le nofoa faʻataʻavalevale.

6. Ia Aoloa o Shock Loads

Ole umi ole ta, ole mamao e mana'omia e tulei pe toso ai se uta, e mafai ona fesuisuia'i mai le itiiti ifo i le inisi ile tele futu pe sili atu. Ae peita'i, a fa'alautele pe to'i ese le po'o, ia fa'amautinoa e le pa'u i lalo le piston ma fa'atupu ai ni uta te'i i le fa'ai'uga o le ta. E tele filifiliga a inisinia: fa'aopoopo se aluga i totonu e fa'aitiitia ai le uta i le fa'ai'uga o le ta; fa'aopoopo se taofi fa'ainisinia i fafo e puipuia ai le fa'agogo mai le pito i lalo; po'o le fa'aogaina o le fa'atekonolosi valve fa'atatau e fua sa'o ai le tafe ma fa'aitiitia ai le uta.

7. O le fuaina o le Aperture Fegalegaleaiga i Omiga Galuega

Ina ia maua se malosi tuʻuina atu, e mafai e inisinia ona faʻamaonia se siliva lapoʻa e galue i se mamafa maualalo, ma le isi itu. I le tulaga masani, o se faiga o loʻo faʻaogaina i se maualuga maualuga ae faʻatasi ai ma se paʻu laʻititi e sili atu le taugofie. E le gata i lea, o faʻamanuiaga e faʻateleina. O se pa'u la'ititi e mana'omia ai le fa'aitiitia o le tafe, lea e mana'omia ai pamu laiti, laina, valve, ma isi. O le tele o mea fa'apipi'i e fa'aitiitia ai le tau atoa e ala i le fesuia'i i le mamafa maualuga.

O lona uiga, o le fua fa'atatau (fa'ata'atia) mamafa ma le fa'ata'ita'iga o le fa'aputuga fa'amatalaga mo fesuiaiga. O le faiga e le tatau ona sili atu i le mamafa o le mamanu fuafuaina o le pa'u.

8. Fa'aopoopo se Fa'ailoga Saogalemu

A'o mana'omia le fuafuaina o mamanu, o le fa'agaioiga moni o le a ese mai i'uga fa'ata'ita'i. Ia manatu i taimi uma o le uta maualuga o le a manaʻomia ai le malosi faaopoopo. Ole tulafono ole limamatua ole filifili lea ole pa'u fa'atatau ile tone e 20% maualuga atu nai lo le uta mana'omia. O le mea lea e totogi ai le fete'ena'iga o le uta, faiga fa'alelei le gau e aofia ai le gau lelei, o le mamafa moni i lalo ifo o le mamafa o le faiga, ma le pipii i luga o fa'amaufa'ailoga ma fa'amau.

9. Faafetaui le Seal i le Ji

O fa'amaufa'ailoga atonu o le itu e sili ona fa'aletonu o se masini eletise. O le faʻamaufaʻailoga saʻo e faʻaitiitia ai feteʻenaʻiga ma ofuina ma faʻalauteleina le ola tautua, aʻo le faʻamaufaʻailoga sese e mafai ona taʻitaʻia ai le faʻalavelave ma le tiga o le ulu. E mafai ona alu e aunoa ma se tala, ae ia mautinoa o mea faʻamaufaʻailoga e fetaui ma le vai. O le tele o faiga fa'aoga e fa'aogaina ai le suau'u minerale, ma fa'amaufa'ailoga pa'u nitrile masani e masani ona lelei le aoga. Ae ui i lea, o talosaga e aofia ai sua gaosia (e pei o phosphate esters) e manaʻomia ai faʻamaufaʻailoga fluoroelastomer. O le Polyurethane e le fetaui foi ma le maualuga o le vai fa'avae vai e pei ole vai glycol.

Po o le a lava le vai e fa'aaogaina, ia fa'amama pea. O le fa'aleagaina ma le palapala ile vai e mafai ona fa'aleagaina fa'amaufa'ailoga. E mafai fo'i ona valuvalusia totonu ole paelo ma i'u ai ina fa'aleagaina le pa'u.

O fa'amaufa'ailoga pa'u nitrile masani e mafai ona fa'aletonu pe a sili atu le vevela o le fa'aogaina o le 300°F. Fa'amaufa'ailoga Fluoroelastomer, e pei o fa'amaufa'ailoga pa'u gaosia, e masani lava ona fa'aogaina le vevela e o'o atu i le 400°F. F, ma fa'amaufa'ailoga fluorocarbon e mafai ona tatalia le maualuga o le vevela. Pe a masalosalo, manatu o le tulaga o le a sili atu le leaga nai lo le mea muamua e aliali mai.

10. Faaopoopo a Cylinder Head Dtimuga Pnofoaga

Masalo o le 90% o le pa'u fa'aletonu e mafua mai i fa'amaufa'ailoga. E moni lenei mea e tusa lava pe faʻamaonia e inisinia ia faʻamaufaʻailoga talafeagai mo le sua, mamafa, siosiomaga, ma le faʻaogaina, aʻo faʻamaufaʻailoga faʻamau i le taimi ma manaʻomia le sui. O le tele o tagata atamamai e fautuaina le tausiga masani o faʻamaufaʻailoga nai lo le faʻatali mo le toilalo i se taimi le talafeagai.

Afai o lo'o tu le va'a i se nofoaga e le mafai ona sao atu i ai, e faigata ai le tausiga, pe afai o se liki e fa'aleagaina ai le oloa pe mafua ai le taugata o le taimi, oka se pa'u ma se "Ulu o le koli O se uafu faapitoa lea, e ta'ua o le "head drain port," e masini i totonu o le ulu pa'u i le va o faamaufaailoga muamua ma lona lua, po o le va o le faamaufaailoga muamua ma le solo.

E masani ona iai le fa'amaufa'ailoga pito lua po'o laugutu lua laugutu e taofia ai mo sina taimi le suau'u mai le pito o le u'amea, ma tu'u ai le taimi mo tagata faigaluega e fa'atonu ai le toe fa'aleleia.

11. Matau le Materials

O le ituaiga u'amea e fa'aaogaina mo le ulu fa'ato'aga, fa'avae, ma pa'u e mafai ona i ai se aafiaga taua. O le tele o fa'agogo e fa'aoga le SAE Fa'aaoga le 660 apamemea mo le piston rod amo ma le medium-grade carbon steel mo le ulu fa'aulaula ma le fa'avae e lava mo le tele o fa'aoga. Ae ui i lea, o mea e sili atu ona malosi, e pei o le 65-45-12 uʻamea uʻamea mo le piston rod, e mafai ona ofoina atu le tele o faʻatinoga lelei mo galuega faʻapisinisi.

E le gata i lea, mafaufau i le maualuga o le vevela. O u'amea kaponi masani o lo'o fa'aogaina mo vaega fa'agogo e masani ona talafeagai mo le vevela fa'agaoioiga e amata mai i le -5°F e tusa ma le 200°F. Mo se faʻataʻitaʻiga, i tulaga o Arctic i lalo ifo o le 0 ° F, e mafai ona maʻaleʻale le sila masani, ma e ono manaʻomia se isi mea.

12. Puipui le Piston Rod

Ona o le faʻafesoʻotaʻi i le va o le piston rod ma le siosiomaga i fafo, e tatau ona tetee atu i le tafia o mea leaga e pei o le vai, ea masima, ma mea faʻaleagaina. I le tulaga lautele, o le chrome plated carbon steel o le masani lea i mea tau pisinisi. Ae i totonu o siosiomaga susu poʻo le maualuga o le susu, e pei o le sami, o le tele o piston rods e faia i le chrome plated 17-4PH stainless steel. O nisi o gaosiga o le suau'u suauu latou te ofoina atu ni paʻu puipuia faapitoa.

E fiafia ma 'ino'ino le au inisinia i le pefu o le piston rod pefu mo tulaga palapala ma masaesae. O le fa'apipi'iina o se lima puipui i luga ole la'au piston e mafai ona taofia ai le pefu, u'amea, ma isi mea leaga mai fafo mai le ulufale, a leai o le a fa'aleagaina ai le piston rod ma i'u ai ina fa'aleagaina le fa'amaufa'ailoga. Ae peita'i, afai e tui pe masaesae seevae, o le a susu i totonu le palapala ma e le mafai ona tuliesea, e sili atu le leaga nai lo le leai o ni seevae. E tatau i tagata tausi ma'i ona su'esu'e i taimi uma seevae pe a masaesae pe masae, aua o nei ufiufi pefu e mafai ona faatelevaveina le faaleagaina o po'o.

Aotelega

Filifilia o le sili sili ona lelei hydraulic cylinder o se faʻagasologa tele e manaʻomia ai le iloiloga ma le totoʻa o le ituaiga faʻalava, sitaili faʻapipiʻi, ma le siosiomaga faʻaogaina e faʻamautinoa ai le tumau ma le faʻatinoga. O mea taua e aofia ai le filifili i le va o fusiua ma mamanu faʻapipiʻi e faʻatatau i manaʻoga o le mamafa, faʻavasega lelei o le piston rod e puipuia ai le punou, faʻamaonia faʻamaufaʻailoga talafeagai ma mea mo le fetaui lelei o le suavai ma le vevela, ma faʻapipiʻi mea saogalemu e pei o pusa alavai ulu ma faiga faʻapipiʻi. E ala i le faʻamauina o avega faʻateʻia, faʻaopoopoina le saogalemu, ma le puipuia o vaega mai le faʻaleagaina ma le faʻaogaina, e mafai e inisinia ona faʻaleleia atili le faʻamaoni, faʻaitiitia tau o le tausiga, ma faʻalauteleina le ola tautua o masini eletise i le tele o talosaga.
